BNC型アダプター
最も一般的に使用されている同軸コネクタです。
小型軽量で着脱容易なバイオネットロック方式（バヨネット・バイヨネットとも呼ぶ）を採用。
嵌合（かんごう）してもケーブルの軸回転が可能。
周波数が200MHz以下であれば、75Ωの伝送ラインでも50Ωタイプが使用できます。200MHzを超えるときは、75Ωタイプをお勧めします。
| 結合方式 | バイオネットロック方式 |
|---|---|
| 特性インピーダンス | 50Ω、75Ω |
| 使用周波数範囲 | 0〜4GHz(4,000MHz)以下 |
| 定格電圧 | AC 500V |
| 耐電圧 | AC 1,500V １分間 |
| 絶縁抵抗 | 1,000MΩ min. at DC 500V |
| 接触抵抗 | 3mΩ max. at DC 1A |
| 相当規格 | MIL-C-39012, JEITA RC-5233, JIS C 5412 |
中継用アダプター
| 型番 (Model No.) |
表面処理 |
電圧定在波比 (V.S.W.R.) |
|
|---|---|---|---|
| 本体 (Body) |
中心コ (Centar |
||

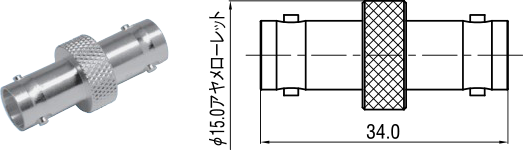

| BNC-A-JJ | Ni | Au | 1.2max. at DC〜2GHz |
| 型番 (Model No.) |
表面処理 |
電圧定在波比 (V.S.W.R.) |
|
|---|---|---|---|
| 本体 (Body) |
中心コ (Centar |
||
| BNC-PA-JJ | Ni | Au | 1.2max. at DC〜2GHz |
| 型番 (Model No.) |
表面処理 |
電圧定在波比 (V.S.W.R.) |
|
|---|---|---|---|
| 本体 (Body) |
中心コ (Centar |
||
| BNC-BA-JJ | Ni | Ag | 1.2max. at DC〜2GHz |
| 型番 (Model No.) |
表面処理 |
電圧定在波比 (V.S.W.R.) |
|
|---|---|---|---|
| 本体 (Body) |
中心コ (Centar |
||
| BNC-LA | Ni | Au | 1.2max. at DC〜2.5GHz |
| 型番 (Model No.) |
表面処理 |
|
|---|---|---|
| 本体 (Body) |
中心コ (Centar |
|
| BNC-TA-JJJ | Ni | Au |
| 型番 (Model No.) |
表面処理 |
電圧定在波比 (V.S.W.R.) |
|
|---|---|---|---|
| 本体 (Body) |
中心コ (Centar |
||
| BNC-TA-JPJ-K | Ni | Au | 1.2max. at DC〜200MHz |
| 型番 (Model No.) |
表面処理 |
|
|---|---|---|
| 本体 (Body) |
中心コ (Centar |
|
| BNC-Y-JPJ | Ni | Au |
| 型番 (Model No.) |
表面処理 |
|
|---|---|---|
| 本体 (Body) |
中心コ (Centar |
|
| BNC-F-JJP | Ni | Au |
| 型番 (Model No.) |
表面処理 |
|
|---|---|---|
| 本体 (Body) |
中心コ (Centar |
|
| BNC-A-PP | Ni | Au |
フレックスタイプ中継用アダプター
| 型番 (Model No.) |
表面処理 |
電圧定在波比 (V.S.W.R.) |
|
|---|---|---|---|
| 本体 (Body) |
中心コ (Centar |
||
| BNC-LAFX＊ | Ni | Au | 1.2max. at DC〜1GHz |
- ＊は受注生産品です
